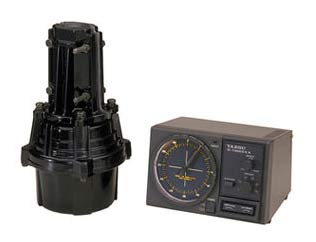

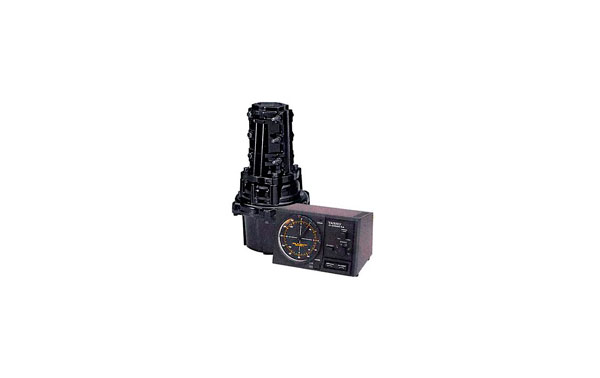

Les rotateurs d'antenne YAESU G-800DXC, G-1000DXC et G-2800DXC sont conçus pour gérer de grandes antennes montées sur tour pour les applications amateurs et professionnelles. Ces rotateurs permettent un contrôle précis à distance de l'orientation de l'antenne depuis le poste d'exploitation.
La conception du rotateur utilise des roulements à billes double couche de 3/8 pouces pour répartir la charge uniformément sur tout le diamètre du boîtier, réduisant ainsi l'usure et éliminant pratiquement la possibilité de pénétration d'eau car il n'y a pas de trou pour l'arbre en haut de l'appareil.
Contrairement aux modèles plus anciens, qui utilisent des moteurs à courant alternatif (AC), les G-800DXC, G-1000DXC et G-2800DXC sont équipés d'un moteur à courant continu (DC) à tension variable, éliminant ainsi le besoin d'un gros condensateur de démarrage, sujet à panne due aux variations de température externes. Cela garantit un fonctionnement plus fiable et sans entretien car le rotateur est logé dans un boîtier en aluminium moulé sous pression recouvert de résine de mélamine.
Le contrôleur de bureau élégant et moderne permet une indication radiale complète à 360 degrés de l'azimut réel de l'antenne. L'utilisateur peut sélectionner des vitesses de rotation allant de 40 à 100 secondes pour une rotation complète à 360 degrés sur le G-800DXC et le G-1000DXC, et de 50 à 120 secondes pour le G-2800DXC. De plus, un angle de braquage souhaité peut être prédéfini pour que le rotateur tourne automatiquement vers cette position.
Une particularité du modèle G-2800DXC est l'ajout des fonctions « démarrage lent automatique » et « arrêt lent automatique ?? lorsqu'une vitesse de rotation élevée est sélectionnée. Cela évite les chocs soudains sur le système d'antenne et la tour. Le rotateur commence à tourner lentement et à mesure qu'il s'approche de la direction souhaitée, la rotation décélère automatiquement, offrant un arrêt en douceur.
Le rotateur peut pivoter jusqu'à 450 degrés, permettant un tour complet à travers les points nord, sud ou les deux, si vous le souhaitez. De plus, la position d'arrêt du rotateur (le point par lequel il ne peut pas tourner) peut être sélectionnée, offrant ainsi une flexibilité dans le contrôle de l'antenne.
Les modèles G-800DXC et G-1000DXC sont livrés avec une pince de mât et le matériel d'installation nécessaire, tandis que le G-2800DXC comprend un câble de commande de 40 mètres pour simplifier le processus d'installation. De plus, tous les modèles sont compatibles avec l'unité de contrôle informatique GS-232B, permettant de contrôler la position de l'antenne par un ordinateur via une interface RS-232.
Ces rotateurs sont idéaux pour ceux qui recherchent un système de rotation fiable, durable et efficace pour les grandes antennes, avec une télécommande avancée et des fonctionnalités de sécurité qui protègent l'équipement et prolongent sa durée de vie dans des conditions météorologiques défavorables.
Voir le manuel en anglais PDF>> cliquez ici <<
Contenu du kit
- 1 rotor G-1000CDC
- 1 contrôleur de table
- 1 connecteur pour rotor à 7 broches
- 1 Connecteur pour le contrôleur de table à 6 broches.
Exemple d'installation d'antennes montées sur tour avec YAESU G-1000DXC
Vous trouverez ci-dessous un exemple de calcul de l'installation d'antennes montées sur tour en utilisant le facteur K et la zone de charge de vent pour garantir que l'installation est sûre et compatible avec le rotateur YAESU G-1000DXC .
Exigences:
- Zone de charge de vent : La zone de charge de vent de l'antenne doit être inférieure à 2 m² pour le YAESU G-1000DXC .
- Facteur K : ne doit pas dépasser 180 pour le YAESU G-1000DXC .
Formule de calcul du facteur K :
K = [Rayon de giration de l'antenne (m)] × [Poids de l'antenne + Poids du mât (kg)]
Exemple d'installation :
- Antenne Yagi 14 MHz :
- Rayon de braquage : 7,5 m
- Poids de l'antenne : 14 kg
- Superficie : 0,7 m²
- Poids du mât : 5 kg
- Antenne Yagi piégée 21/28 MHz :
- Rayon de braquage : 3,5 m
- Poids de l'antenne : 13 kg
- Superficie : 0,3 m²
- Poids du mât : 5 kg
Calcul du facteur K :
- Etape 1 : Calcul de K1 pour l'antenne 14 MHz :
- K1 = Rayon de giration (7,5 m) × [14 kg + (5 kg ÷ 2)] = 7,5 × 16,5 = 123,75
- Etape 2 : Calcul de K2 pour l'antenne 21/28 MHz :
- K2 = Rayon de giration (3,5 m) × [13 kg + (5 kg ÷ 2)] = 3,5 × 15,5 = 54,25
- Étape 3 : Calcul du total K :
- Total K = K1 + K2 = 123,75 + 54,25 = 178
Calcul de la zone de charge de vent :
La surface totale de charge de vent est la somme des surfaces des deux antennes :
0,7 m² + 0,3 m² = 1,0 m²
Résultat:
- Zone de charge de vent : 1,0 m², conforme aux spécifications du YAESU G-1000DXC .
- Facteur K total : 178, ce qui signifie que ce système d'antenne est compatible avec le YAESU G-1000DXC , puisque le facteur K est dans la limite de 180.
Conclusion:
Le système d'antenne peut être installé en toute sécurité à l'aide du rotateur YAESU G-1000DXC , qui prend en charge à la fois la zone de charge de vent et le facteur K calculé.
