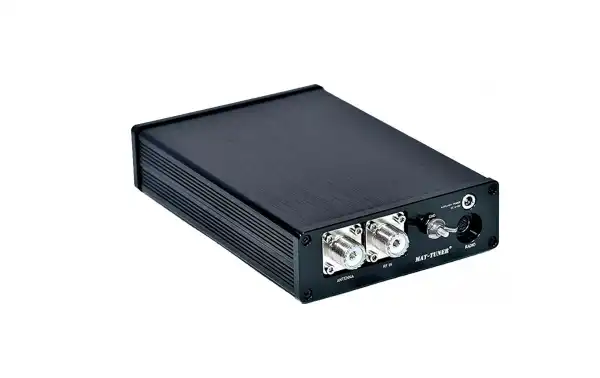

MAT-30 YAESU

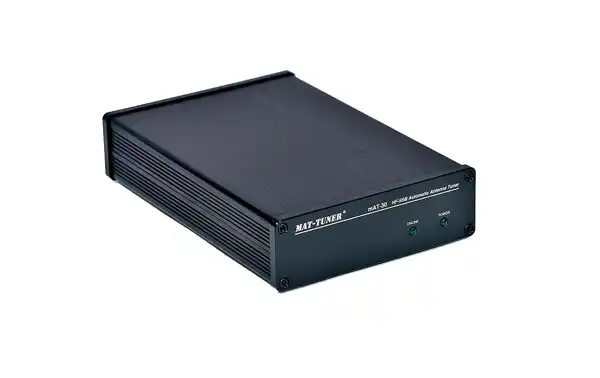

Le MAT-30 est un tuner automatique conçu pour être utilisé avec les émetteurs-récepteurs YAESU modernes. Fonctionne avec certains émetteurs-récepteurs YAESU qui prennent en charge un tuner YAESU FC-30, FC-40 ou FC-50 ; une liste partielle des disques compatibles comprend : FT-100, FT-857D, FT-897D, FT-450D, FT-891, FT-950, FT-991, FT-991A, FTDX-3000. L'opération est la même que la méthode du tuner YAESU, qui est simple et pratique.
Le mAT-30 peut fonctionner dans la plage de 1,8 MHz à 54 MHz, à des niveaux de puissance allant jusqu'à 120 watts. Il accordera des dipôles, des verticales, des Yagis ou pratiquement n'importe quelle antenne à alimentation coaxiale. Il correspondra à une gamme étonnante d'antennes et d'impédances, bien supérieure à certains autres tuners que j'ai envisagés, y compris les tuners intégrés à de nombreuses radios.Le mAT-30 a 16 000 mémoires de fréquence. Lors du réglage à ou près d'une fréquence précédemment réglée, le mAT-30 utilise "Memory Tune" pour rappeler les paramètres de réglage précédents en une fraction de seconde. Si aucun réglage mémorisé n'est disponible, le syntoniseur effectue un cycle de syntonisation complet, stockant les paramètres pour le rappel de la mémoire lors des cycles de syntonisation suivants sur cette fréquence. De cette façon, le mAT-30 "apprend" au fur et à mesure de son utilisation, s'adaptant aux bandes et aux fréquences au fur et à mesure.
Actuellement, le mAT-30 n'est pas compatible avec le FT-817/818. Si vous les utilisez, vous pouvez choisir un autre tuner - mAT-10, qui est spécialement conçu pour les émetteurs-récepteurs QRP et est parfaitement compatible avec FT-817/818 et d'autres appareils QRP.
Le mAT-30 se connecte à l'émetteur-récepteur via son connecteur CAT/LINEAR pour contrôler le cycle de réglage, le bouton Tune sur l'émetteur-récepteur contrôle le tuner. Le connecteur CAT/LINEAR alimente également le tuner, donc aucune alimentation externe n'est nécessaire. Le réglage est terminé lorsque le bouton TUNE à l'avant de l'émetteur-récepteur est enfoncé et maintenu pendant une seconde.
Manuel en anglais PDF voir ici

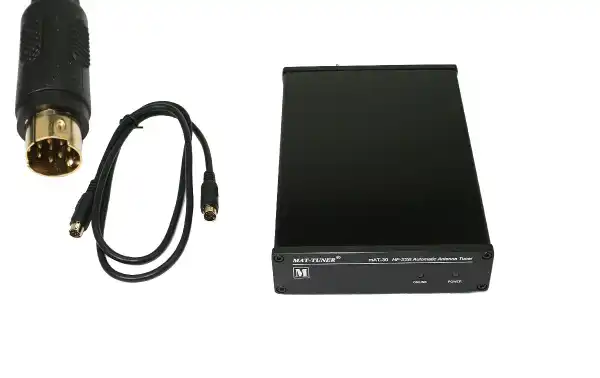

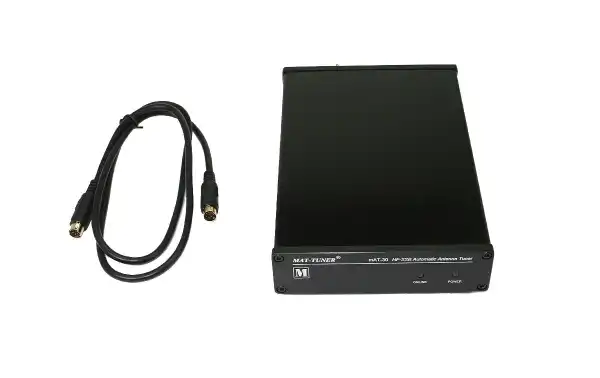

contenu du kit
- 1 coupleur MAT-30

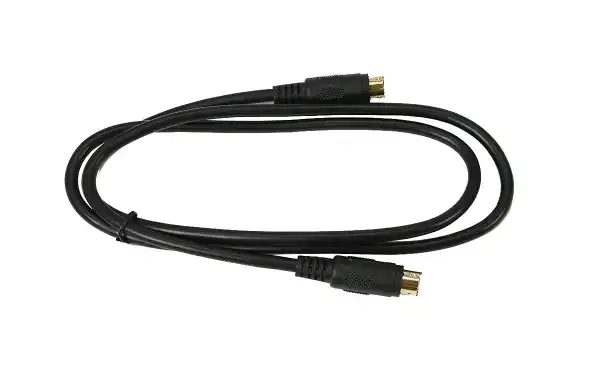

- 1 câble CAT pour Yaesu
Caractéristiques
- Fréquences 1,8 à 54 MHz
- Valable pour Yaseu
- Impédance 5 à 1500 ohms
- Pour dipôles, verticales ou toute antenne coaxiale.
- Temps d'accord : 0,1 à 5 secondes
- Puissance 0.1 à 120 watts SSB et 100 watts 50Mhz

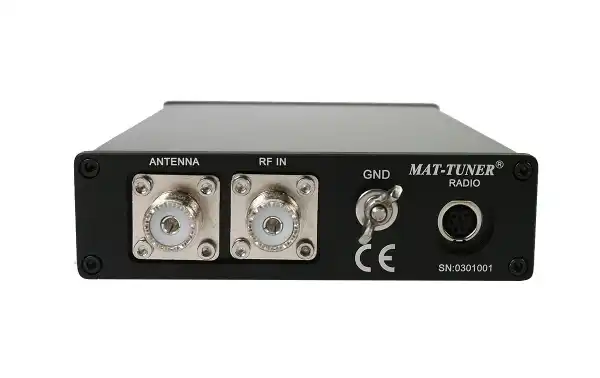

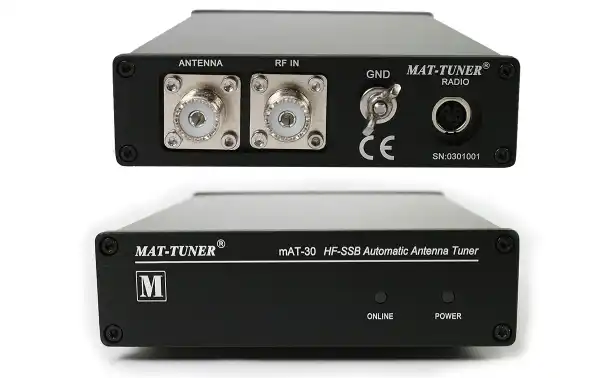

- 2 x connecteur coupleur femelle PL

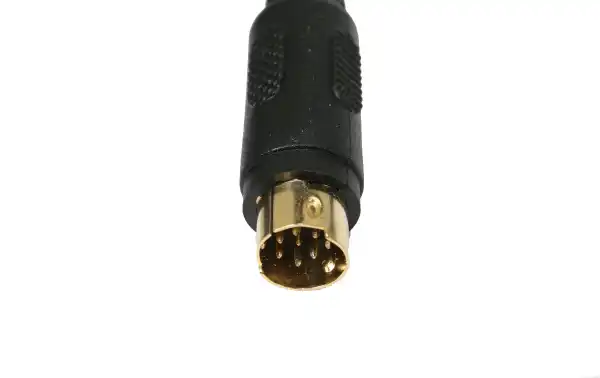

- Coupleur mini DIM 8 broches et connecteur émetteur
- Câble MAT30
- Boîte métallique

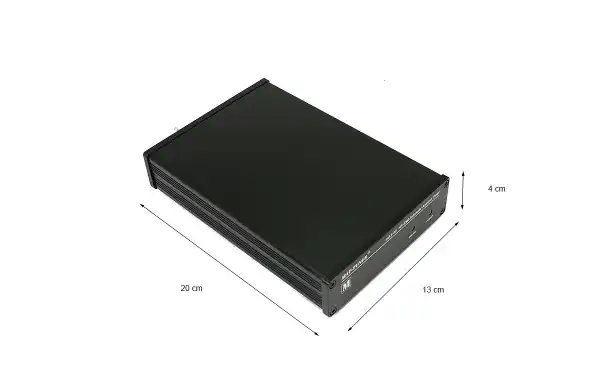

- Mesure 20 x 13 x 4 cm
- Poids 800 gr.
CONFIGURATION MAT-30 Avec équipement Yaesu
FT-857 / 857D
1. Maintenez la touche [FUNC] enfoncée pendant une seconde pour activer le mode Menu.
2. Tournez le bouton SELECT pour rappeler le mode de menu No-001 [EXT MENU], puis tournez le DIAL pour changer le réglage sur "ON" pour activer le mode de menu étendu.
3. Tournez le bouton SELECT pour rappeler le menu n° 020 [CAT / LIN / TUN]. Le réglage par défaut de ce menu est "CAT". Tournez le DIAL pour changer le réglage sur "TUNER".
4. Maintenez la touche [FUNC] enfoncée pendant une seconde pour enregistrer le nouveau réglage et quitter, puis éteignez l'émetteur-récepteur.
5. Selon le manuel d'utilisation, connectez les données et la connexion RF entre le tuner et l'émetteur. Ne configurez pas le mAT-30 et le FT-857D avant de changer le mode de menu, élément No-020 [CAT / LIN / TUN].
6. Maintenez la touche [FUNC] enfoncée pendant une seconde pour activer le mode Menu.
7. Tournez le bouton SELECT pour revenir au mode de menu No-085 [TUNER / ATAS]. Le réglage par défaut de ce menu est "OFF". Tournez le DIAL pour changer le réglage sur "TUNER".
8. Maintenez la touche [FUNC] enfoncée pendant une seconde pour enregistrer le nouveau réglage et quitter.
FT-897 / 897D
1. Maintenez la touche [F] enfoncée pendant une seconde pour activer le mode Menu.
2. Tournez le bouton MEM / VFO CH pour rappeler le mode de menu n° 001 [EXT MENU], puis tournez le DIAL pour changer le réglage sur "ON" pour activer le mode de menu étendu.
3. Tournez le bouton MEM / VFO CH pour rappeler le mode de menu No-020 [CAT / LIN / TUN]. Le réglage par défaut de ce menu est "CAT". Tournez le DIAL pour changer le réglage sur "TUNER".
4. Maintenez la touche [F] enfoncée pendant une seconde pour enregistrer le nouveau réglage et quitter, puis éteignez l'émetteur-récepteur.
5. Selon le manuel d'utilisation, connectez les données et la connexion RF entre le tuner et l'émetteur. Ne configurez pas le mAT-30 et le FT-897 avant de changer le mode de menu, élément No-020 [CAT / LIN / TUN].
6. Maintenez la touche [F] enfoncée pendant une seconde pour activer le mode Menu.
7. Tournez le bouton MEM / VFO CH pour rappeler le mode de menu No-085 [TUNER / ATAS]. Le réglage par défaut de ce menu est "OFF". Tournez le DIAL pour changer le réglage sur "TUNER".
8. Maintenez la touche [F] enfoncée pendant une seconde pour enregistrer le nouveau réglage et quitter.
FT-450D
PARAMÈTRE
1. Maintenez la touche [F] enfoncée pendant une seconde pour accéder au mode menu.
L'icône "MENU" apparaîtra à l'écran.
2. Tournez le bouton [DSP / SEL] pour sélectionner l'élément de menu « TUNER ».
3. Appuyez sur le bouton [DSP / SEL] pour activer cet élément de menu sélectionné.
4. Tournez le bouton [DSP / SEL] pour changer le réglage sur "EXT ATU".
5. Maintenez le bouton [F] enfoncé pendant une seconde pour revenir au fonctionnement normal.
OPÉRATION
1. Appuyez brièvement sur le bouton [TUNE] pour activer le syntoniseur d'antenne automatique.
L'icône « TUNER » apparaîtra à l'écran.
Si la fréquence de l'émetteur-récepteur est en dehors de la bande amateur, l'icône "TUNER" n'apparaîtra pas.
2. Maintenez le bouton [TUNE] enfoncé pendant une seconde pour démarrer la recherche automatique. L'émetteur s'allumera et l'icône "TUNER" clignotera pendant que la syntonisation est en cours.
3. Le réglage s'arrête automatiquement lorsqu'un SWR faible est atteint. Vous pouvez maintenir la touche [TUNE] enfoncée pendant une seconde pendant que la syntonisation est en cours pour annuler la syntonisation automatique.
4. Pour désactiver le syntoniseur d'antenne automatique, appuyez à nouveau brièvement sur le bouton [TUNE].
