CON4260
Connecteur mâle de type N à souder avec câble LMR400 identifié par la référence 4260, ses caractéristiques techniques mettant en avant une impédance de 50 ohms, une plage de fréquence de 0 à 3 GHz et une tension de tenue de 500V RMS, le paramètre VSWR est inférieur ou égal à 1,15 en position droite et inférieur ou égal à 1,25 à angle droit la résistance de contact est jusqu'à 1 mO dans le contact central et externe la résistance d'isolement est d'au moins 5000 MO et la température de fonctionnement varie de -65°C à + 165°C avec une durabilité estimée à plus de 500 connexions

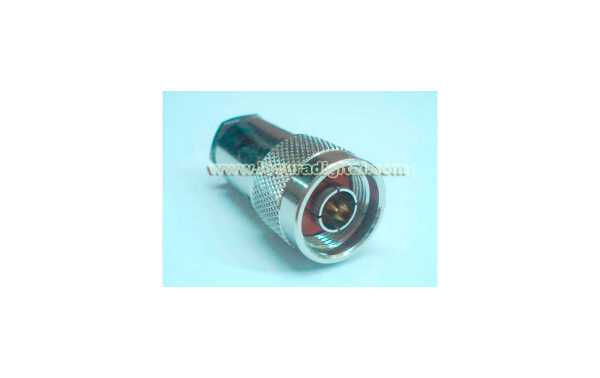

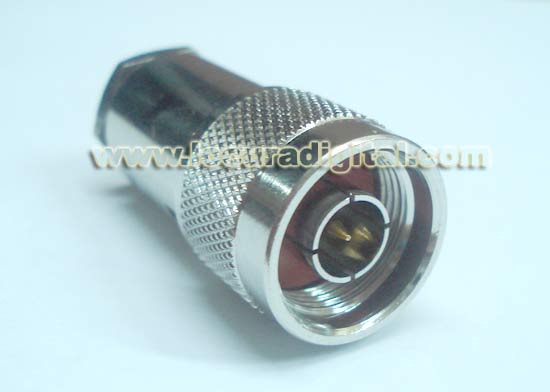

La partie inférieure détaille la composition du connecteur. Le corps est en laiton nickelé. Le conducteur central est en laiton plaqué or. Le matériau est un alliage de cuivre nickelé. l'isolant. C'est du PTFE. connecteur en millimètres, mettant en évidence une longueur de 38,7 mm et un diamètre externe de 11 mm. Sous ce schéma, une photographie du connecteur est présentée où vous pouvez voir son design extérieur avec une finition plaquée.
Valable pour un câble d'un diamètre approximatif de 10,3 mm
Belden 9913 : offre une faible perte et convient aux hautes fréquences, similaires au LMR400, avec d'excellentes performances pour les applications de transmission RF et d'antenne. .
Times Microwave LMR400UF : Version flexible du LMR400, idéale pour les installations qui nécessitent une plus grande flexibilité sans sacrifier les performances.
RG213 : Bien qu'avec une perte légèrement supérieure à celle du LMR400, il s'agit d'une option robuste pour les applications de radiofréquence et d'antenne à courte et moyenne distance.
Commscope CNT-400 : comparable au LMR400 en termes de capacité de perte et de gestion de puissance, adapté aux applications VHF/UHF et micro-ondes.
AIR802 CA400 : conçu avec des caractéristiques de faible perte similaires au LMR400 et adapté aux applications RF longue distance, en particulier dans les systèmes Wi-Fi et d'antennes.
RF Industries RFC400 : alternative peu coûteuse au LMR400, avec des propriétés similaires de faible perte et une flexibilité dans les applications RF.
