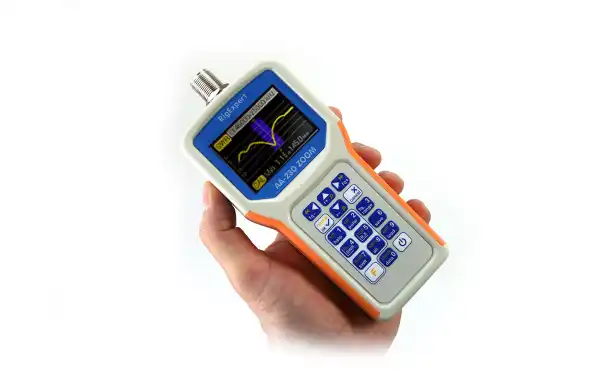

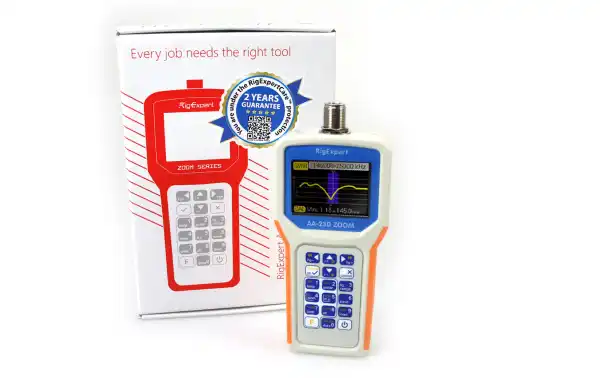

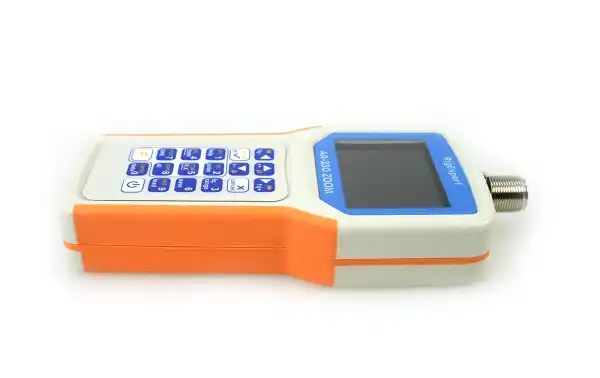

RIGEXPERT AA-230 ZOOM Analyseur d'antenne de 100 Khz à 230 Mhz.

RIGEXPERT AA-230

RIGEXPERT AA-230 ZOOM Analyseur d'antenne de 100 Khz à 230 Mhz.
L'analyseur est conçu pour mesurer le SWR (taux d'onde stationnaire), la perte de retour, la perte de câble, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la plage de 100 kHz à 230 MHz. La capacité ZOOM intégrée rend les mesures graphiques particulièrement efficace. Un mode de réflectomètre intégré dans le domaine temporel peut être utilisé pour localiser un défaut dans le système de lignes électriques.
Les tâches suivantes sont facilement accomplies à l'aide de cet analyseur :

Vérification rapide d'une antenne
Accorder une antenne à la résonance
Comparaison des caractéristiques d'une antenne avant et après un événement précis (pluie, ouragan, etc.)
Fabriquer des stubs coaxiaux ou mesurer leurs paramètres
Test des câbles et localisation des défauts, mesure des pertes dans les câbles et de l'impédance caractéristique
Mesure de capacité ou d'inductance de charges réactives

Fonctionnalités

• Gamme de fréquences : 0,1 à 230 Mhz
• Entrée de fréquence : résolution de 1 kHz
• Mesure pour les systèmes 25, 50, 75 et 100 ohms
• Plage de mesure SWR : 1 à 100 en mode numérique, 1 à 10 en mode graphique
• Affichage SWR : indicateur numérique ou analogique
• Plage R et X : 0-10000, -10000-10000 en modes numériques, 0-1000, -1000-1000 en modes graphiques
• Modes d'affichage :
• SWR à une ou plusieurs fréquences
• TOS, perte de retour, R, X, Z, L, C à fréquence unique

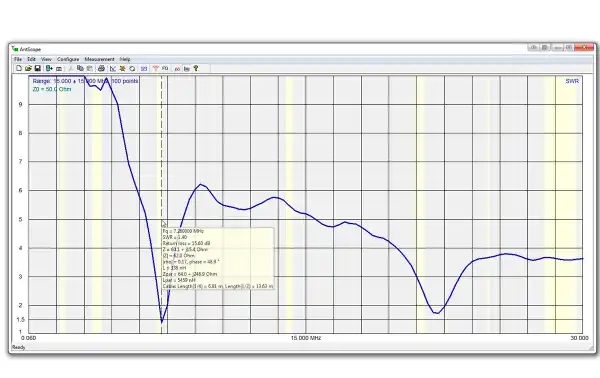

• Graphique ROE, de 20 à 500 points
• Graphique R, X, de 20 à 500 points
• Diagramme de Smith, 20 à 500 points
• Tableau des pertes de retour, 20 à 500 points
• Tableau TDR (réflecteur de domaine temporel)
• Outils de câble (perte et impédance caractéristique)
• Étalonnage de charge courte ouvert en option.
• Une mémoire non volatile:
• 100 emplacements pour enregistrer les résultats de mesure
• Sortie RF :

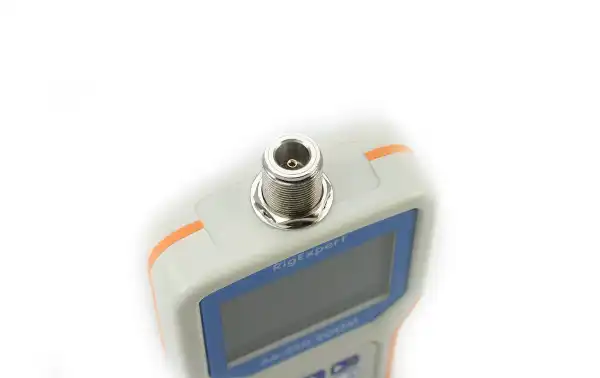

• Type de connecteur : N
• Forme du signal de sortie : carré
• Puissance de sortie : -10 dBm (à une charge de 50 ohms)
• Alimentation:

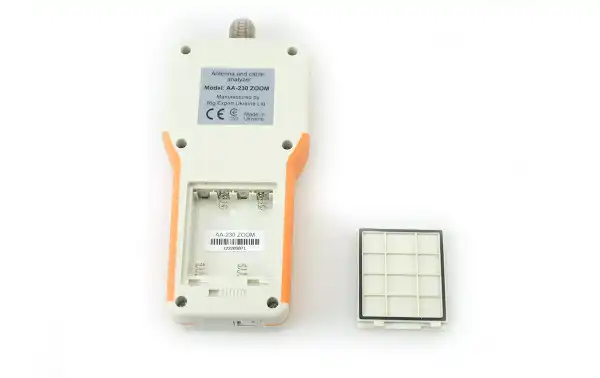

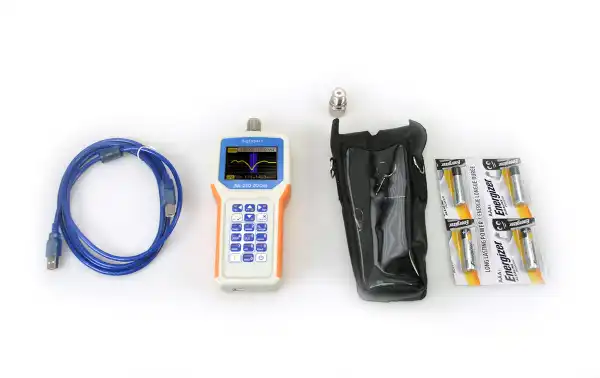

• Quatre piles alcalines 1,5 V, type AAA
• max. 4 heures de mesure continue, max. 2 jours en mode veille lors de l'utilisation de batteries complètement chargées
• lorsque l'analyseur est connecté à un PC ou à un adaptateur DC avec une prise USB, il s'alimente à partir de ces sources
• Interface:
• Écran TFT couleur 290×220
• 6×3 touches sur le clavier étanche
• Menus multilingues et écrans d'aide
• Connexion USB à un ordinateur personnel
• Téléchargement du logiciel - voir ici -
• Alimentation : 4 piles AAA 1,5 V
• Dimensions : 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 pouces)
• Poids : environ 236g
